Terminale de pesaje PUE HX5.EX

Destino:
HX5.EX es un indicador destinado a la industria. Representa el equipo más nuevo fabricado por RADWAG diseñado para usarse en áreas potencialmente explosivos. HX5.EX cumple con la directiva ATEX. El indicador está destinado para su uso en entorno lleno de gases y polvo explosivos, se puede operar en zonas: 1, 2, 21, 22.

Versiones del medidor:
El medidor está disponible en cuatro variantes:
• PUE HX5.EX-1: 2 × RS232, RS485 - versión estándar,
• PUE HX5.EX-2: versión estándar + 4 ENTRADAS/ 4SALIDAS,
• PUE HX5.EX-3: versión estándar + 4 ENTRADAS,
• PUE HX5.EX-4: versión estándar + 4 ENTRADAS.

Carcasa

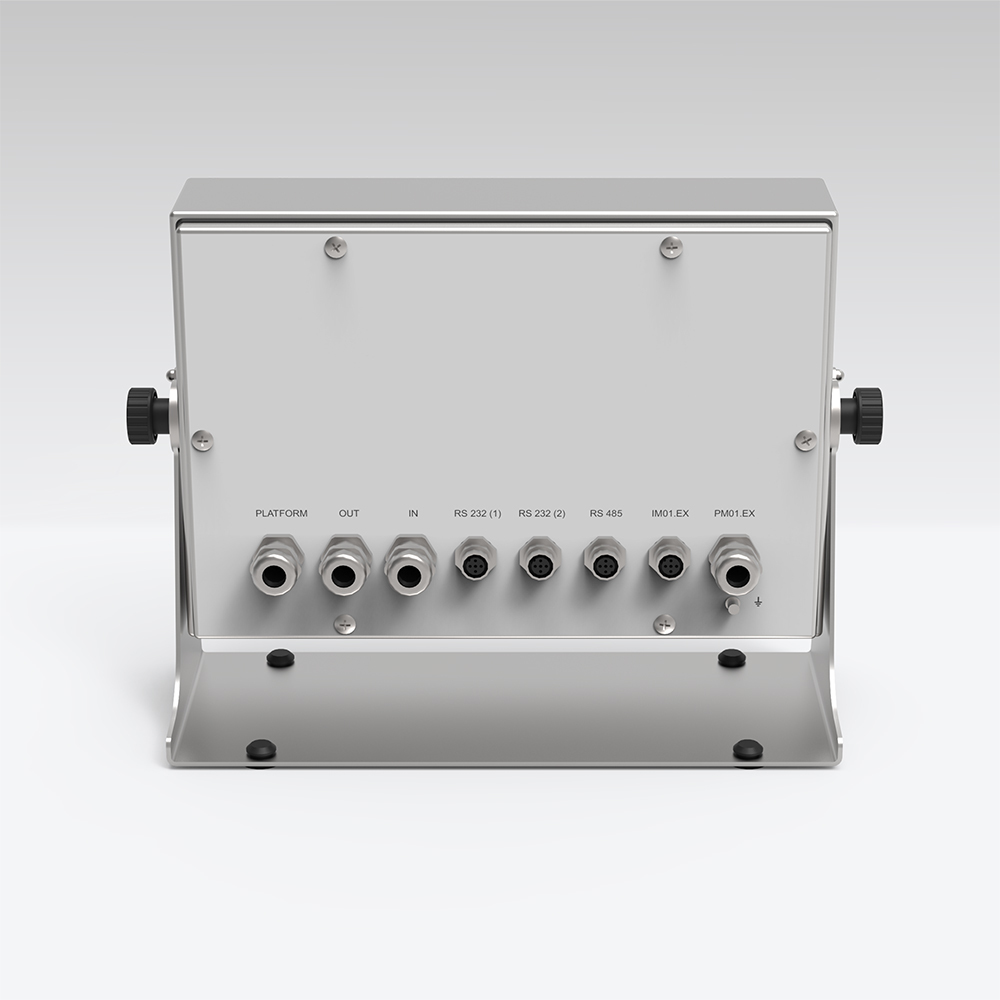

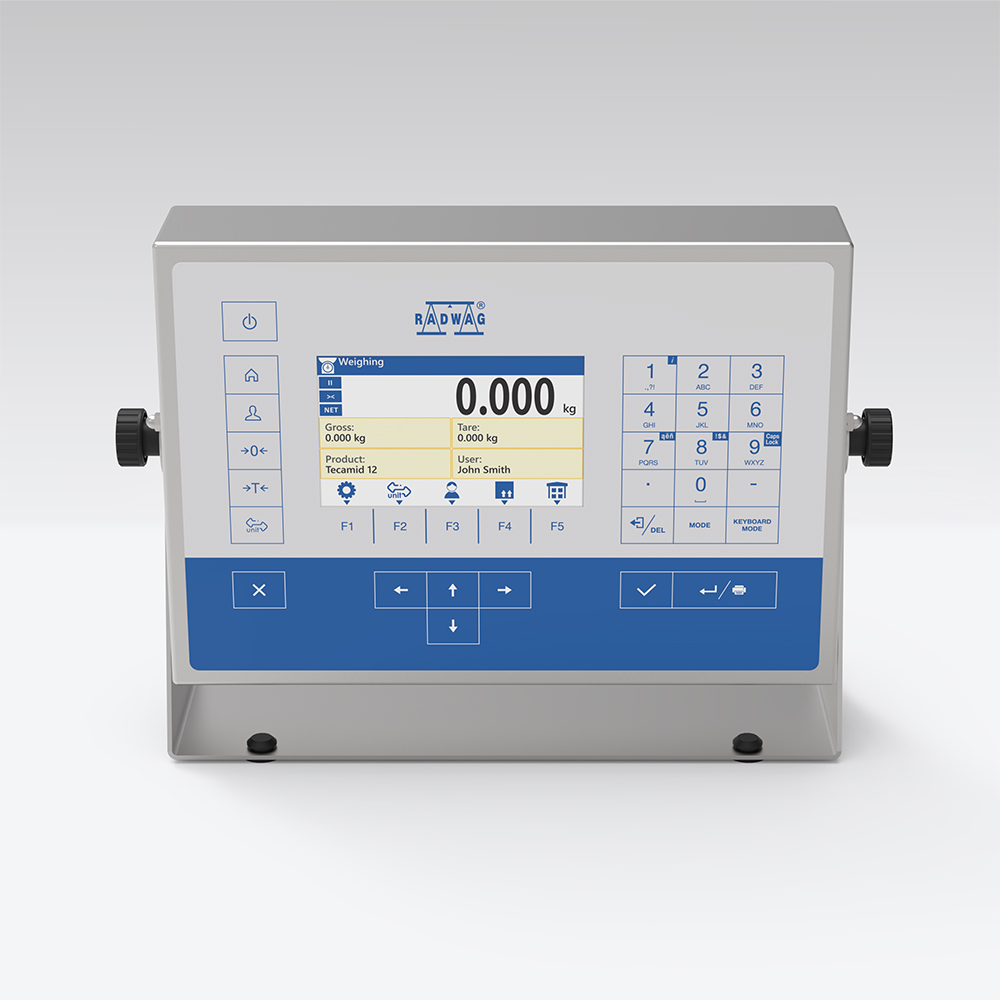

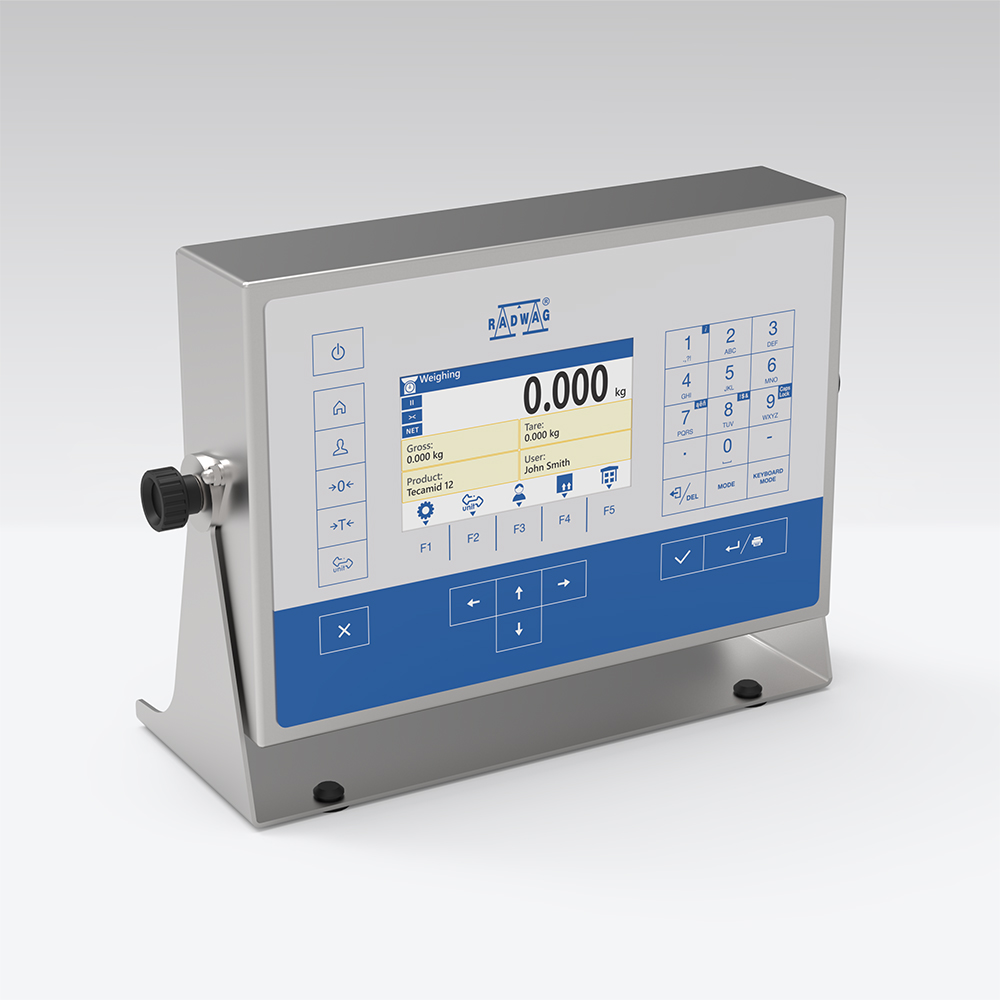

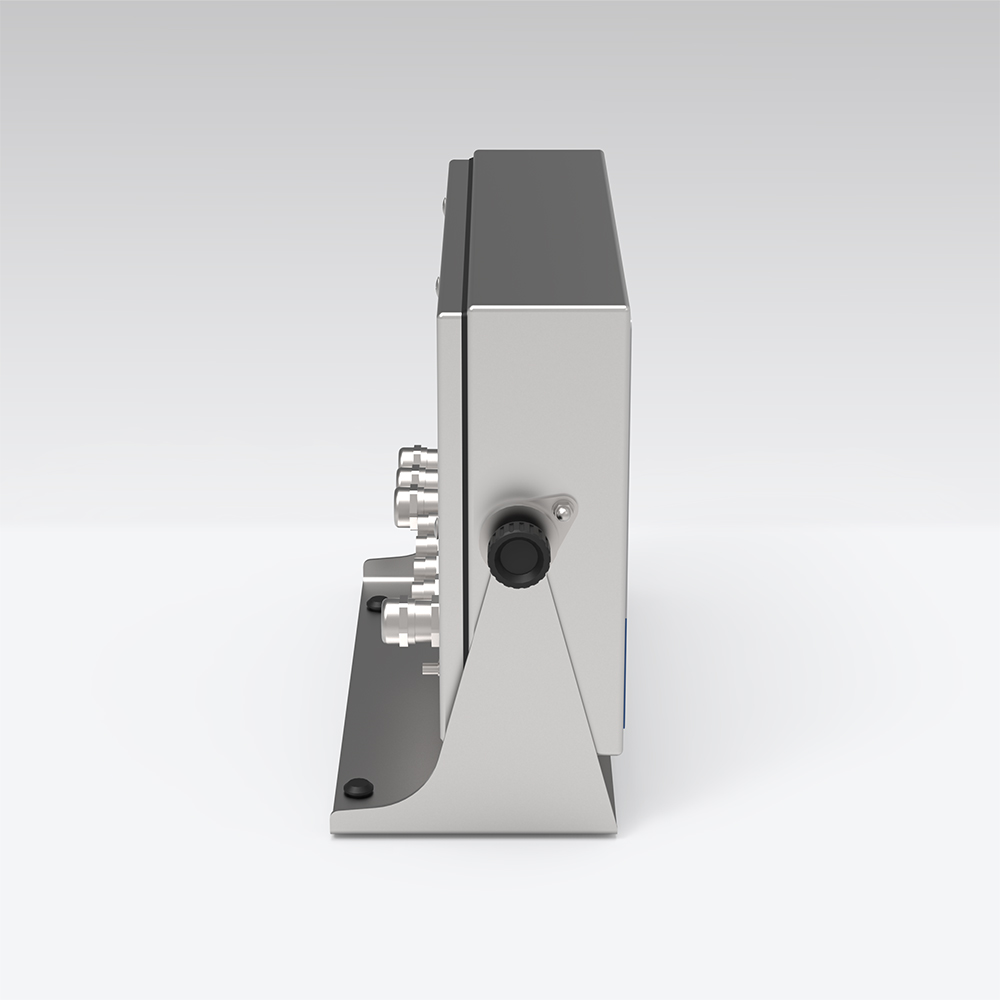

La carcasa está hecha de acero inoxidable AISI 304 de alta clase de protección: IP68 / IP69K. El indicador presenta una pantalla LCD en color de 5 "cubierta con policarbonato que lo protege contra los golpes y el teclado de membrana. La facilidad de operación, el menú claro y la información intuitiva en la pantalla garantizan comodidad de operación. Los conectores herméticos e intrínsecamente seguros se encuentran en la parte posterior. El soporte de montaje estable permite montar el indicador en cualquier superficie horizontal plana o en la pared donde se puede ajustar fácilmente su ángulo de inclinación.
Para la alimentación PUE HX5.EX solo se utilizan fuentes de alimentación con seguridad intrínseca certificada por RADWAG de tipo:

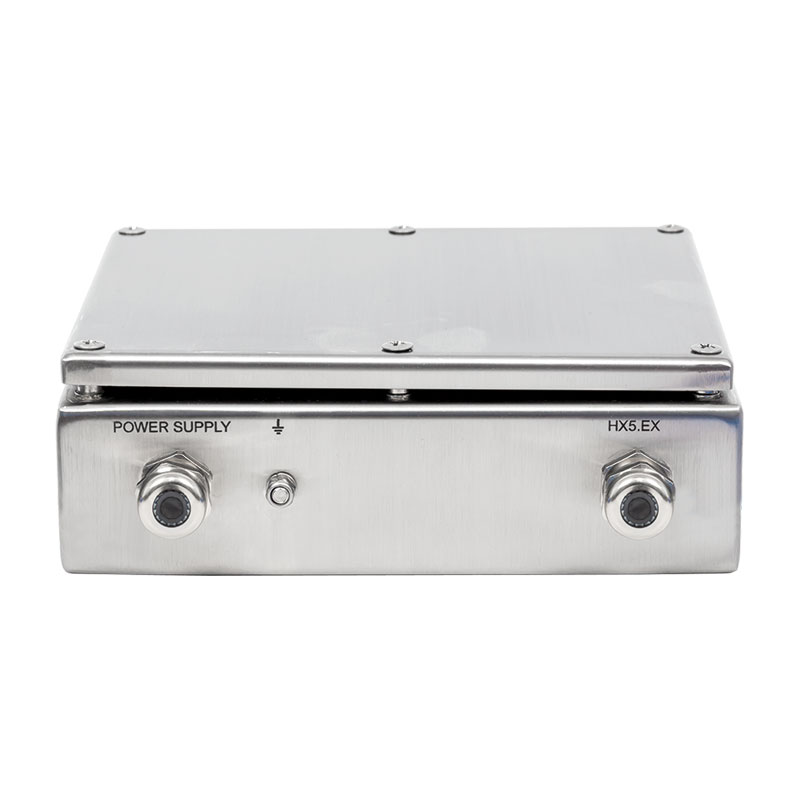

• PM01.EX-1 fuente de alimentación para su uso en áreas peligrosas:
  • Las zonas 1 y 2 en riesgo de explosión de gases, vapores y neblinas con aire clasificado como grupo de explosión IIC y IIA, IIB y calase de temperatura T1, T2, T3, T4.
  • Las zonas 21 y 22 en riesgo de la mezcla explosiva de polvo, fibras inflamables y aglomerados de filamentos inflamables volátiles de aire clasificados en IIIC, IIIB y IIIA.
• PM01.EX-2 fuente de alimentación diseñada para operar fuera de áreas peligrosas con circuitos intrínsecamente seguros que se pueden ingresar a:
  • Las zonas 1 y 2 en riesgo de explosión de de gases, vapores y neblinas con aire clasificado como grupo de explosión IIC y IIA, IIB y calase de temperatura T1, T2, T3, T4.
  • Las zonas 21 y 22 en riesgo de la mezcla explosiva de polvo, fibras inflamables y aglomerados de filamentos inflamables volátiles de aire clasificados en IIIC, IIIB y IIIA.

Módulos de Interfaces IM01.EX – disponible en futuro !!!

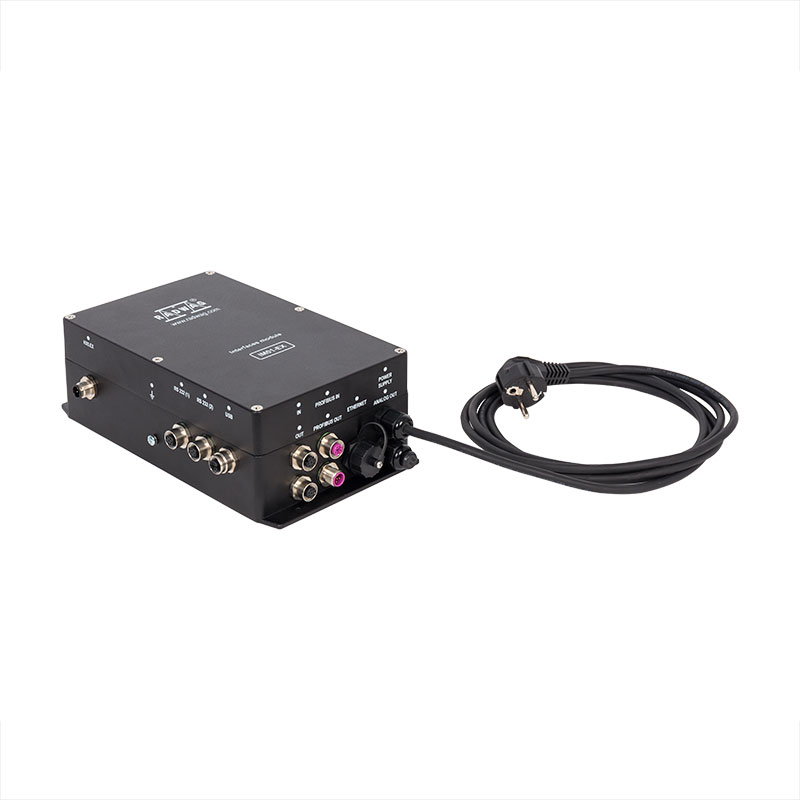

Fuera de la zona amenazada, es posible extender la paleta de interfaz con el Módulo de Interfaces IM01.EX conectado al medidor a través de una interfaz RS485 intrínsecamente segura.
Versiones:

• IM01.EX-1 estándar: 2x RS232, USB,4 entradas/4 salidas, Ethernet
• IM01.EX-2 Salida analógica 4-20mA/0-10V
• IM01.EX-3 12/entradas/12 salidas digitales
• IM01.EX-4 Profibus DP
• IM01.EX-5 PROFINET
• IM01.EX-6 CANopen (disponible en futuro)
• IM01.EX-7 DeviceNet (disponible en futuro)
• IM01.EX-8 RS485
• IM01.EX-9: ETHERNET IP (disponible en futuro)

Software multifuncional
El software del indicador permite realizar los procesos como el pesaje, el conteo de piezas, la dosificación, la formulación y control de desviaciones. El sistema de información de Indicador se basa en bases de datos (como usuarios, productos, pesajes, empaques, formulaciones, clientes) y memoria ALIBI que garantiza la seguridad de los datos almacenados. Las interfaces de la indicador permiten la cooperación con impresoras, escáneres de código de barras, software de base de datos, controladores PLC y dispositivos de automatización industrial.
