boton externo PRINT, TARA, START - versión necesaria del terminal instalado 4Entradas / 4Salidas (M12 toma 8P), modulo adicional de la plataforma de bascula (opcional) - max. 3 pieza, parámetros metrológicos como en la plataforma principal

Alimentacion

100 – 240 V AC 50/60 Hz

Consumo máximo de potencia

75 W

Numero máximo de divisiones de convertidor A/C

8388608

Numero máximo de divisiones legalizadas

6000 e

Corriente mínima de 1 división legalizada

0,4 µV

Corriente maxima en una división legalizada

3,25 µV

Impedancia mínima de convertidor tensometrico

80 Ω

Impedancia máxima de convertidor tensométrico

1200 Ω

Corriente de alimentación en convertidor tensométrico

Crecimiento maximo de la señal

19,5 mV

Conexión de convertidores tensométricos

4 o 6 hilos

Temperatura de trabajo

0 – +40 °C

Temperatura de almacenamiento

-20 – +60 °C

Humedad relativa de aire

10% – 85% RH sin condensación

Touch panel

infrarrojo

Chasis

Acero inoxidable

Sistema operativo

Microsoft Windows 11 IoT

Procesador

Intel® Celeron® J6412

Chipset

Intel® UHD Graphics for 10th Gen Intel® Processors

Memoria

16 GB RAM

Memoria de datos

SSD 512 GB

Dimensiones de aparato An x Pr x Al

490×310×200 mm

Dimensiones de embalaje An x Pr x Al

560×360×240 mm

Masa neta

10,5 kg

Masa bruta

11,5 kg

Descripción

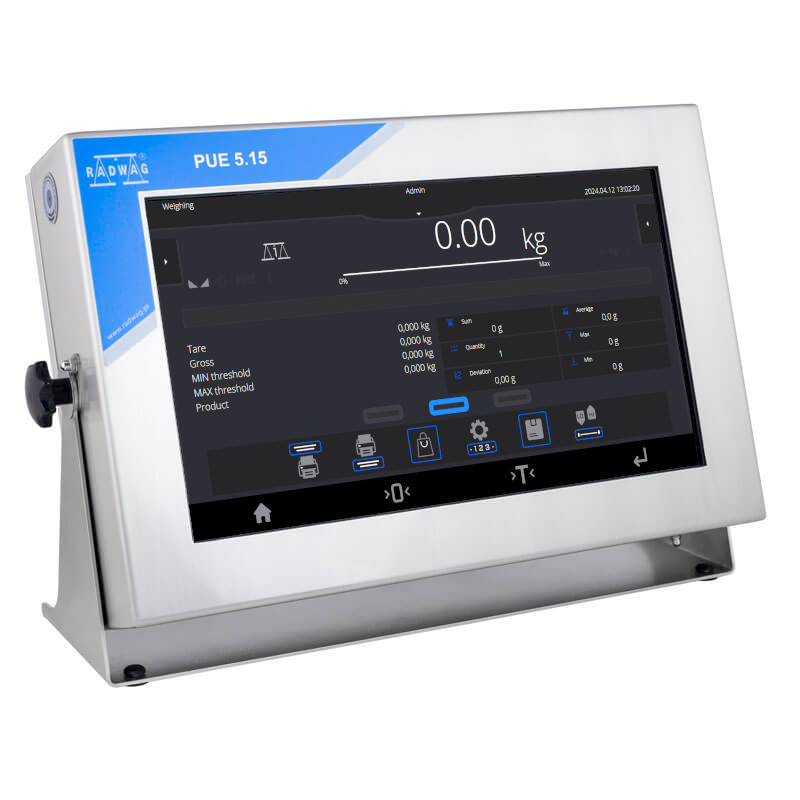

Terminale de pesaje PUE 5.15IR

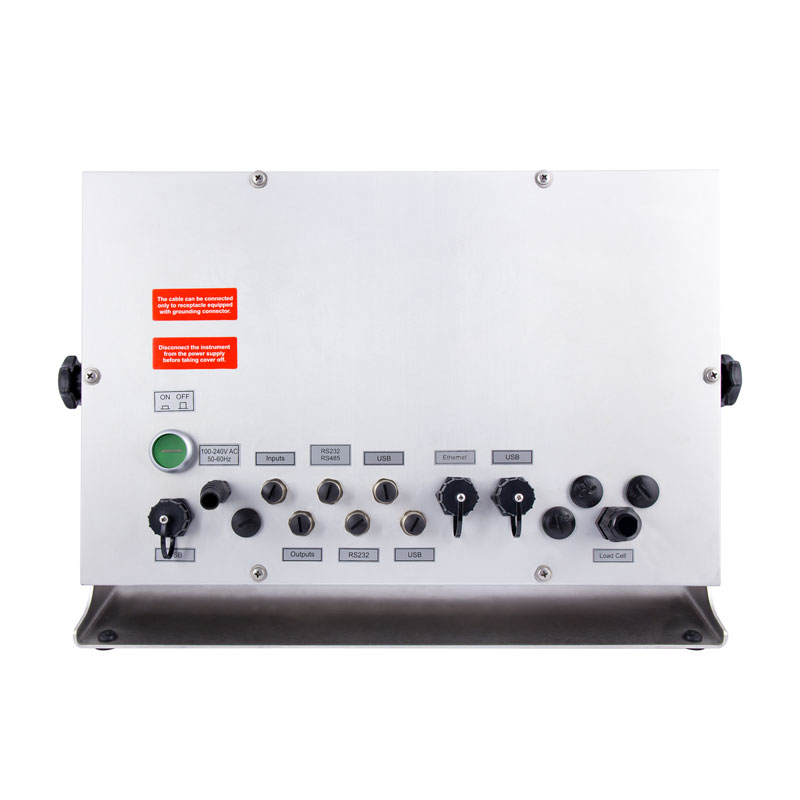

El terminal está diseñado para la construcción de básculas con una resolución máxima de 6000 e. El terminal de pesaje está equipado con una carcasa de acero inoxidable con protección IP 66 / 67. Está alimentado por 100 ÷ 240 V AC, 50÷60 Hz. De serie, el terminal está equipado con interfaces: 2 x RS232, 1 x RS485, 2 x Ethernet, 4 x USB 2.0. El terminal puede ampliarse con 3 módulos de pesaje adicionales (añadiendo el módulo de plataforma adicional DP-7), lo que permite el funcionamiento de hasta 4 plataformas de pesaje simultáneamente.

Destino

Terminal PUE 5 es un dispositivo de pesaje de múltiples funciones. El terminal reúne las ventajas de una balanza y un ordenador PC. PUE 5 funciona a base del sistema Windows. Esta solución permite adaptarlo a las individuales exigencias del cliente al instalar distintos tipos de software.

En el caso de sistemas de dosificación y recetas el terminal permite conectar múltiples plataformas de pesaje y dosificar al mismo tiempo en todas con el control entero del proceso. Sistemas de dosificación y recetas construidos en el PUE 5 no requieren el uso del ordenador PC. Edición de bases de datos se realiza con el uso del panel táctil o del teclado de PC.

Aplicación:

Construcción de balanzas extensométricas industriales;
Aplicación en sistemas de pesaje supervisados por superiores sistemas informáticos gracias al interfaz Ethernet;
Posibilidad de conectar gran cantidad de plataformas de pesaje con terminales industriales.

Software

El terminal incluye una aplicación básica que soporta módulo de pesaje, que sirve como terminal de la balanza y mesa de control para el servicio. Normalmente, el terminal está equipado con la aplicación PUE 5 Core, que permite la calibración, la lectura de la masa y la configuración de los parámetros de la báscula, así como la tara y la puesta a cero. Además, la aplicación es compatible con el módulo E2R Registro del software del Sistema E2R.

La implementación de un sistema operativo Windows de uso común y los componentes de software proporcionados por RADWAG garantizan la flexibilidad y la integración con diversos sistemas informáticos. Gracias al ordenador personal integrado, el terminal funciona correctamente tanto en aplicaciones de red como de estación individual.

Tipo de terminales:

PUE 5.15IR - panel táctil en tecnología de infrarrojos. Grado de protección IP 66 / 67. Muy alto nivel de brillo y legibilidad de la pantalla. Alta resistencia a la humedad y al polvo. Muy buena resistencia mecánica, la capacidad de utilizar una mano enguantada (látex, tela o incluso cota de malla).

PUE 5 es compatible con los siguientes sistemas de RADWAG:

• sistema de conteo

• sistema de etiquetado

• sistema de dosificación

• sistema de receta.
